產品詳情

1. 基本參數

?

二、使用說明
1、本球閥是由電機驅動減速機構運作，再帶動球旋轉實現閥門開/關閥；
2、本閥門的控制線有5根，其中紅/黑是電機線，黃、白、藍線為狀態開關線；
3、開閥過程：紅線接“-”，黑線接“+”，檢測到藍和白導線導通，則完成開閥；
4、關閥過程：紅線接“+”，黑線接“-”，檢測到藍和黃導線導通，則完成關閥；
5、若導線與接插件連接，開/關閥的接線方式與導線對應。

?

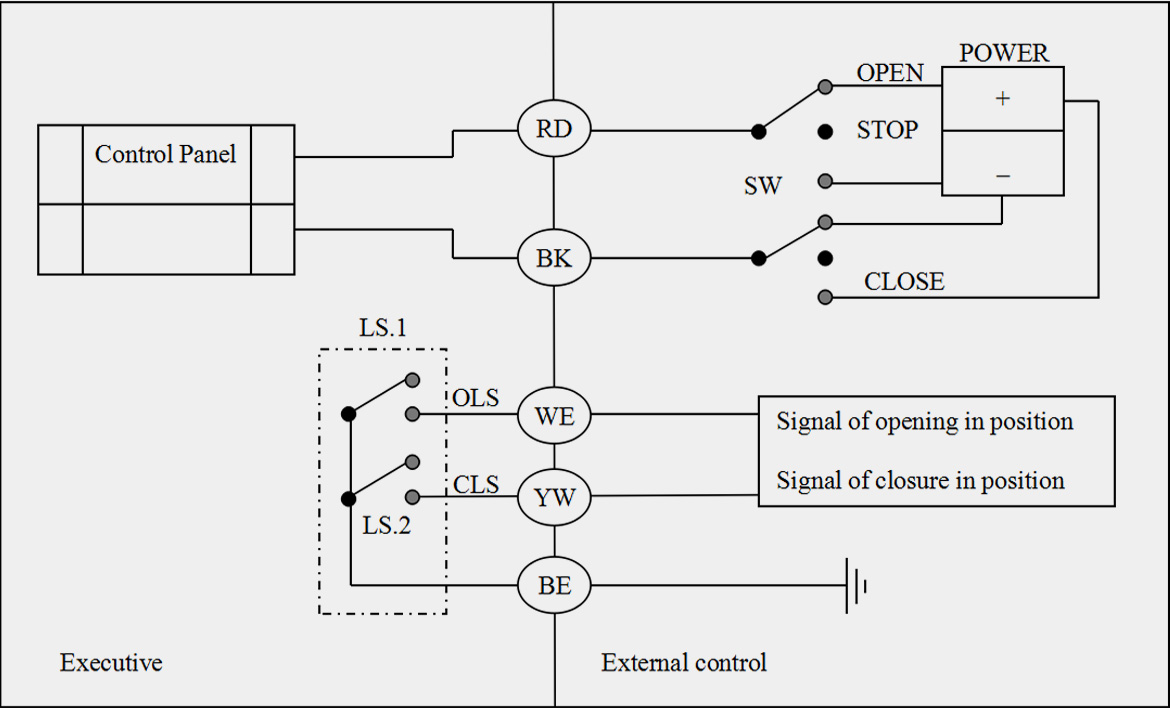

1. SW與POWER相連，開閥，到位后1導通，控制器在檢測到導通信號后延時供電300ms再斷電，閥門保持在全開狀態。
2. SW與 CLOSE 相連，關閥，到位后2導通，控制器在檢測到導通信號后延時供電300ms再斷電，閥門保持在關閉狀態。

6、系統開關閥時加在閥門兩端的最低工作電壓不得小于2.5Ｖ；

7、閥門控制電路提供的驅動電流不能小于電機的峰值電流；

8、若內置閥的參數及結構發生改動，我公司將會及時通知貴單位。

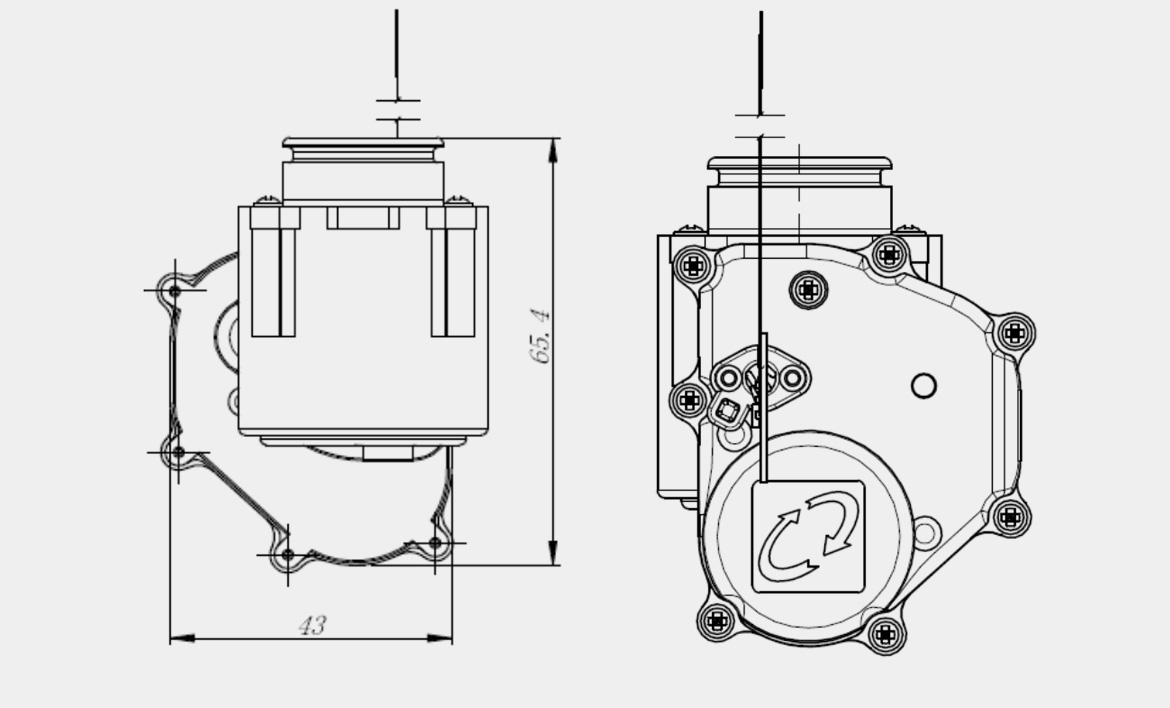

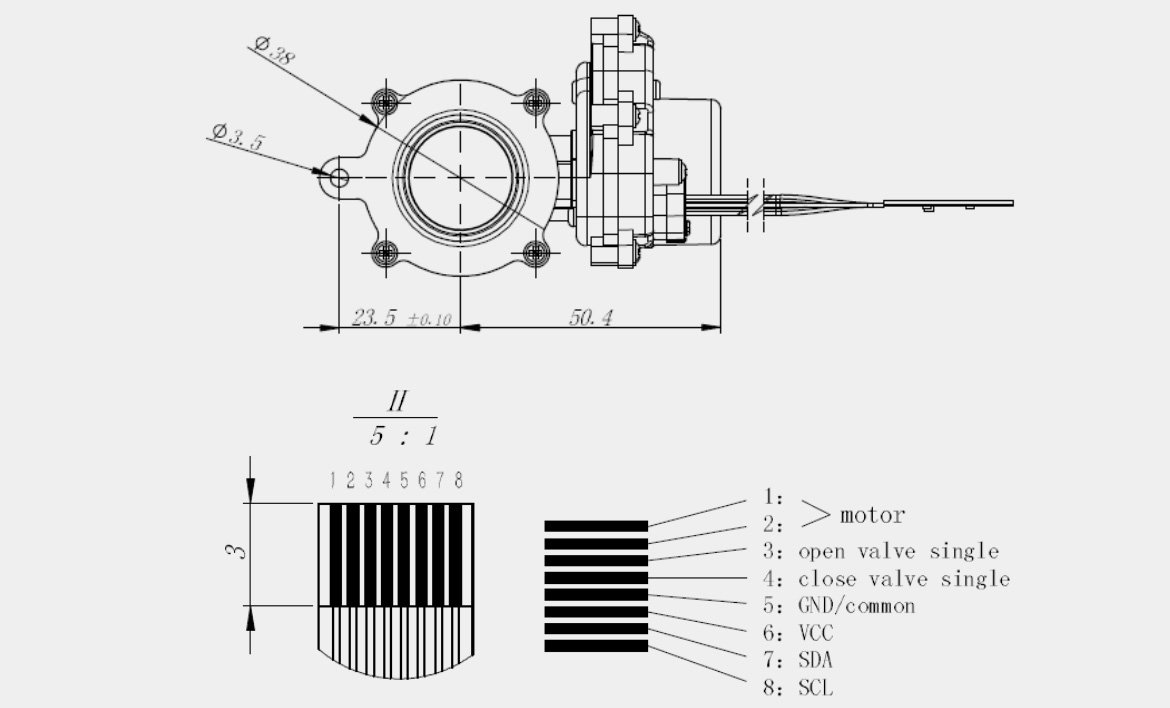

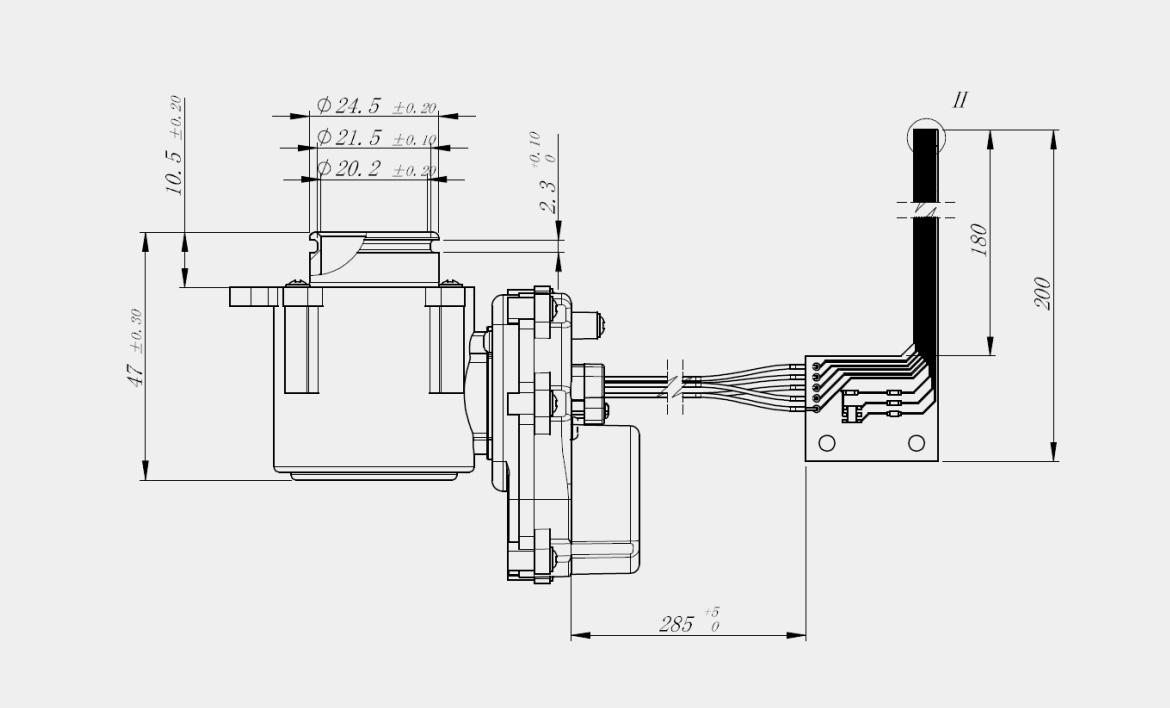

3.圖紙

a.關鍵技術：

- 將球閥分為閥門單元和用于控制閥門單元開合的驅動單元，便于模塊化生產制造；

- 在閥體內壁一側開有容置槽，閥體外壁一側設置有向內延伸容置在對應容置槽中的凹槽，閥桿一端穿過容置槽設置在凹槽內，另一端與驅動單元連接；限位環與彈性件配合連接設置在閥體的入口或出口處，球體定位更精準，開啟和關閉力度適中，安全可靠；

- 閥體內設置彈性機構限制球體與密封件的接觸面積和壓縮量，即使受到不同環境溫度引起尺寸變化也不會發生泄漏，密封效果好，摩擦力小，功耗小。

b.主要參數

工作介質：天然氣、液化石油氣；?? 流量范圍：0～6m3/h

工作電壓：2.8至5.5V；?????????? 工作電流≦80mA

開閥時間：≤5S；???????????????? 關閥時間：≤5S

使用壽命：10000次；????????????? 使用年限：≤12年

c.技術先進性(特點)：

- 克服了其它產品采用橡膠密封件摩擦系數大的現象；

- 采用彈簧壓緊原理，具有潤滑油失效后防抱死功能；

- 在高低溫下關鍵部件不會因尺寸變化而發生泄漏，從而保證了產品的可靠性；

- 采用雙向開關信號控制使開關到位，不會產生沖擊導致零件損壞。

專利號：ZL201320751574.3
