產品詳情

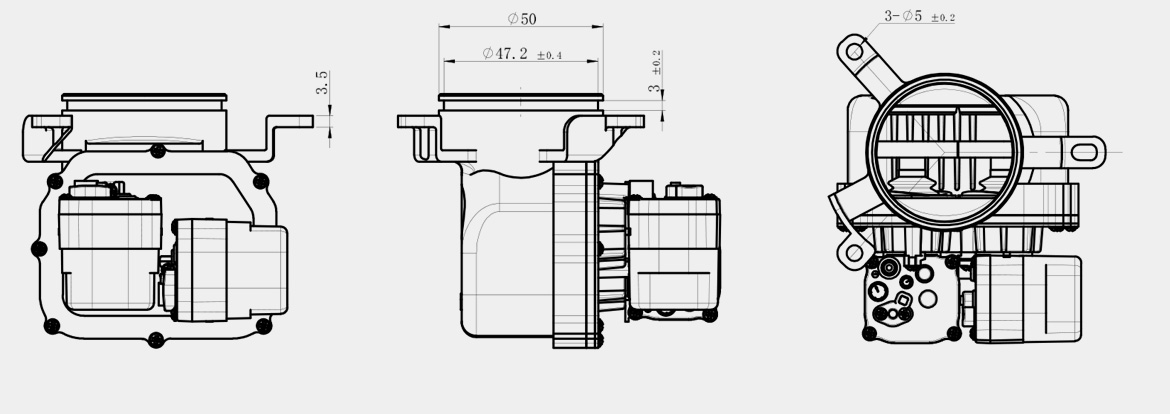

一、基本參數

二、使用說明個于工業表
1.本閥門出線為8線，由兩個機構組成。其中藍綠線為開閥接負電（關閥接正電）、白灰線為開閥接正電（關閥接負電）、兩根黃線和兩黑線為狀態開關線。
2.開閥過程：給1號機構藍線接負電，白線接正電。當檢測到1號狀態開關閉合后，要增加一定的延時（300mS），再停止對1號機構供電，再給2號機構綠線接負電，灰線接正電。當檢測到2號狀態開關閉合后，要增加一定的延時（300mS），再停止對2號機構供電，整個開閥過程完成，總時間為10S。
3.關閥過程：給1號閥門藍線接正電，白線接負電，再檢測1號信號開關是否斷開，如果斷開停止給1號電機閥供電；再給2號閥門綠線接正電，灰線接負電，檢測2號信號開關是否斷開，如果斷開停止給2號電機閥供電；關閥過程完成，關閥總時間為600mS。
4.信號開關：當閥門開到位后開關狀態為閉合，閥門關閥后開關狀態為斷開。
5.閥門控制電路加在閥門兩端的電壓不得小于3V。
6.若內置閥的參數及結構發生改動，我公司將會及時通知貴單。

a.關鍵技術：

- 閥體，殼體前部上、下壁分別開有進氣口與出氣口，進氣口的向殼體內延伸處安裝有密封圈前后傾斜地安裝，前部相對靠近殼體下壁，后部相對遠離殼體下壁，達到壓差小、密封性好、功耗低等指標；

- 殼體內后部設有包括減速箱的驅動機構，減速箱前面封連有波紋管，波紋管前端封連有絲桿套，絲桿套后端連有絲母，減速箱輸出軸上連有絲桿位于所述波紋管內，絲母套配于絲桿，絲桿套前端連有閘板，由于采用密封，開閥進氣與出氣口在一條線上，這樣保證了氣流的順暢度，大大降低了壓損；

- 閘板與密封圈對應，閘板上平面前后傾斜，上平面前部相對靠近殼體下壁，后部相對遠離殼體下壁，殼體的下殼體的側面和正面裝有非接觸式感應開關，閥開到位或關到位提前收到信號，防止堵轉產生，有效地降低功耗，增加可靠性。

1. 主要參數

工作介質：天然氣、液化石油氣；?? 流量范圍：0～40m3/h

工作電壓：4.8至7.2V；?????????? 工作電流≦80mA

開閥時間：≤5S；???????????????? 關閥時間：≤5S

使用壽命：10000次；????????????? 使用年限：≤12年

c.技術先進性(特點)：

- 進氣與出氣在一條線上，解決了由于氣流不穩定計量不準確的問題；

- 壓損小、密封性好、功耗低，占用表內空間?。?/p>

- 防爆性能好。

專利號：ZL201420205236.4
